Основная информация о модуле памяти

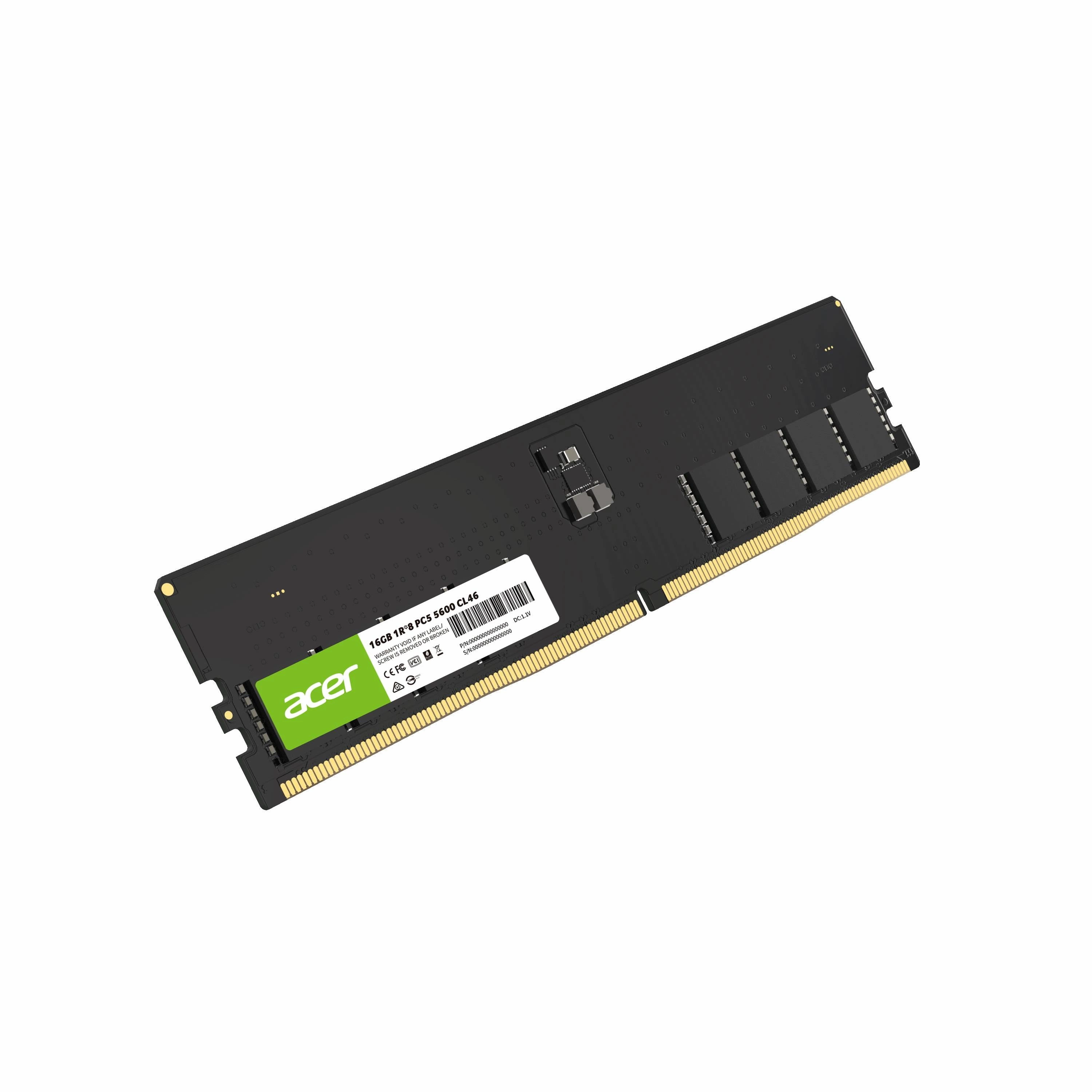

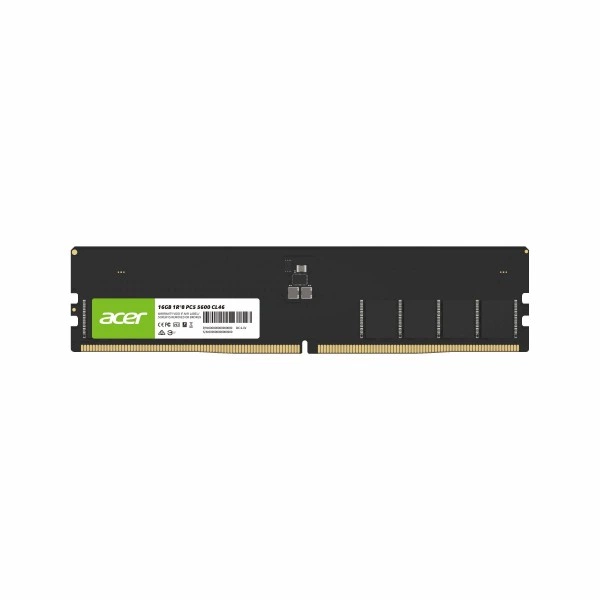

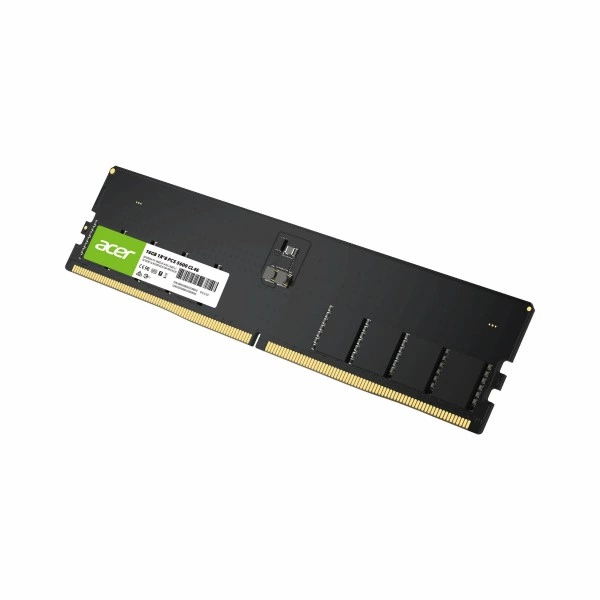

Acer BL.9BWWA.422 из серии UD200 — один модуль оперативной памяти объемом 16 ГБ для настольного компьютера с поддержкой DDR5 DIMM. Это исполнение DDR5-5600 с задержками CL46-45-45 и организацией 1Rx8. Полноразмерная плата с 288 контактами устанавливается в совместимый слот материнской платы.
- Емкость модуля
- 16 ГБ
- Скоростное исполнение
- DDR5-5600
Устройство и работа памяти
Рабочая область для приложений
Оперативная память хранит данные, с которыми процессор и программы работают в текущий момент. Ее объем влияет на доступное пространство для одновременно открытых задач. Установленная планка добавляет емкость в рамках ограничений компьютера; операционная система и часть аппаратных устройств могут резервировать собственную область. Постоянное хранение файлов остается задачей SSD или другого накопителя.
Два подканала внутри DDR5
Архитектура UD200 использует два независимых 32-битных подканала, которые помогают организовать обращения к данным. Это устройство самого DDR5-модуля. Оно отличается от распределения нескольких планок по каналам контроллера процессора: для установки двух модулей по-прежнему учитывают схему слотов и рекомендации материнской платы.
Коррекция ошибок внутри микросхем
Предусмотрена технология On-Die ECC. Она выполняет коррекцию данных внутри кристалла DRAM до их передачи наружу. Такой механизм относится к внутренней работе микросхем памяти; его наличие само по себе не означает поддержку системной ECC-памяти серверной платформой. Требования контроллера и платы рассматривают отдельно от этой функции DDR5.
Управление электропитанием на модуле
В конструкции применяется PMIC — интегральная схема управления питанием. Для UD200 заявлено рабочее напряжение 1,1 В. PMIC участвует в организации питания памяти непосредственно на модуле. Эти параметры относятся к штатному электрическому исполнению; они не являются рекомендацией вручную повышать напряжение в настройках компьютера.
Совместимость с настольной платформой
Модуль рассчитан на компьютеры Intel и AMD, в которых предусмотрена полноразмерная память DDR5. Совместимость определяется конкретным процессором, материнской платой и версией BIOS. Названия производителя процессора недостаточно: в разных поколениях компьютеров применяются разные стандарты и форм-факторы памяти.
- Тип слота — DDR5 DIMM для настольного компьютера
- Поддерживаемая емкость одного модуля — не менее 16 ГБ
- Допустимая организация памяти — 1Rx8
- Поддерживаемый скоростной режим и схема заполнения слотов — по документации платформы
Физический ключ разъема помогает отличить поколение памяти. Планка не предназначена для ноутбучного слота SO-DIMM и не заменяет DDR4. При установке нескольких модулей их общий режим определяется возможностями контроллера и всей конфигурацией, поэтому обозначение DDR5-5600 не гарантирует одинаковую скорость в каждом компьютере.
Основные характеристики
| Параметр | Значение |
|---|---|
| Организация | 1Rx8 |
| Задержки | CL46-45-45 |
| Контакты | 288 |
| Размеры | 133,25 × 31,25 × 3,90 мм |
| Рабочая температура | От 0 до +85 °C |
| Температура хранения | От −55 до +100 °C |
Установка и проверка конфигурации
Планку устанавливают при выключенном и отключенном от питания компьютере, соблюдая порядок доступа к слотам, предусмотренный производителем корпуса и платы. После установки проверяют распознаваемый объем памяти и выбранный режим в BIOS или штатных средствах системы. Для расширения конфигурации учитывают доступные слоты и предельный объем, который поддерживает конкретная платформа.
Состав поставки
- Модуль оперативной памяти1 шт.
